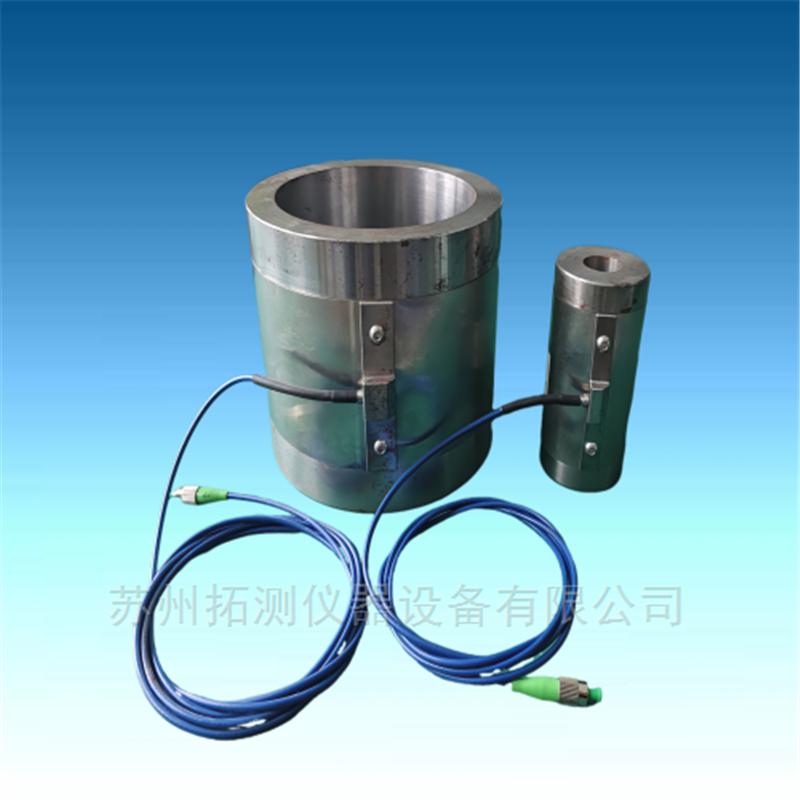

光纤光栅锚索测力计
TC-5500光纤光栅锚索测力计主要用于锚索，岩石锚杆，锚栓，以及其他重型荷载的检测。可用于桥梁，基础，桩基，大型结构等需要预应力锚索的场合。仪器既可测量作用在锚索测力计上的总荷载，也可分别读取每个传感器以测量不均匀荷载或偏心荷载。铠装光缆传输信号，传输距离可达30km。
技术指标
量程 | 250kN～10000kN可选（可定制其他量程） |
灵敏度 | 0.1% F.S |
非线型度 | ≤0.1%F.S |
温度范围 | -30～80℃ |
配套光缆 | φ3mm/φ6mm铠装型 |
光纤接口规格 | FC/PC（可定制FC/APC） |
外形尺寸 | 与锚具配套或定制 |
使用安装
锚索测力计安装前，保证安装基面与钻孔方向垂直，检查锚索垫板与锚束张拉孔的中心轴线是否相互垂直，允许的垂直偏差范围是90±1.5°，任何超过该偏差范围的安装将会导致锚索测力计在锚束张拉过程中在垫板上产生滑移、测值偏小或测值失真。
把锚索的螺母拆下，将测力计压力表下面朝外套在锚索上，拧好螺母，然后用螺母逐渐紧锚索，给定一个初压力，初压力的大小由具体要求确定。安装后的压力表计数为初始计数，并做好初始计数记录，在以后的监测中，压力表压力的变化值就是锚索的某一时刻轴向张拉力。
